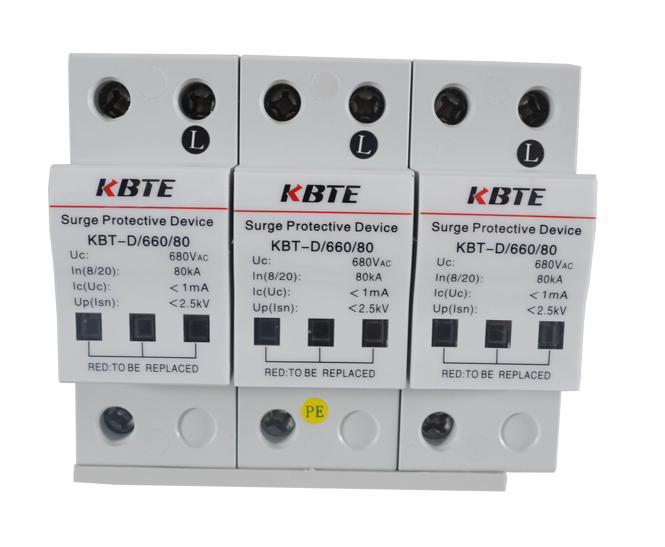

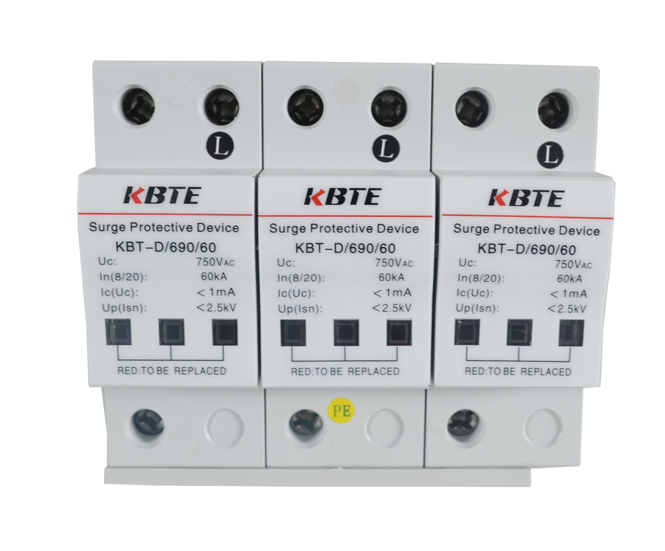

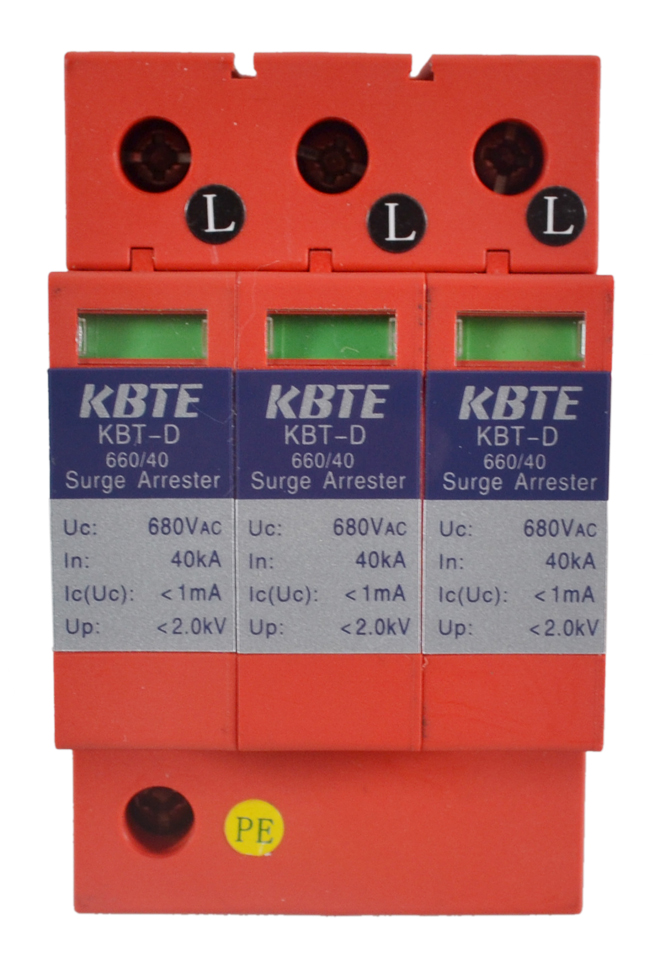

KBT-D660/690系列風力發電專用電涌保護器適合各種風力發電系統的IT電網制式的三相電源系統，防止雷擊產生的脈沖浪涌及瞬間過電壓對用電設備造成損害。該系列電涌保護器并聯安裝在電源線路上，不影響電源線路的正常工作。模塊式結構，35mm標準導軌安裝，安裝簡單，方便維護。根據供電系統的第一級、第二級、第三級防雷需要，備有通流容量不同的電源防雷模塊可供選擇。
產品介紹
技術參數
|
產品名稱 |
風力發電專用電涌保護器 |
風力發電專用電涌保護器 |
||||||||||||
|
產品編碼 |
D12-01 |
D12-02 |
D12-03 |
D12-04 |
D12-05 |
D12-06 |
D12-07 |
D12-08 |
D12-09 |
D12-10 |
D12-11 |
D12-12 |
D12-13 |
D12-14 |
|
型號 |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
KBT-D |
|
規格 |
660/3/200 |
660/3/150 |
660/3/100 |
660/3/80 |
660/3/60 |
660/3/40 |
660/3/20 |
690/3/200 |
690/3/150 |
690/3/100 |
690/3/80 |
690/3/60 |
690/3/40 |
690/3/20 |
|
防雷保護等級 |
第一級 |
第二級 |
第三級 |
第一級 |
第二級 |
第三級 |
||||||||
|
試驗類別 |
T1(Ⅰ級) |
T2(Ⅱ級) |
T1(Ⅰ級) |
T2(Ⅱ級) |
||||||||||
|
額定工作電壓Un（V） |
AC660 |
AC660 |
AC660 |
AC660 |
AC660 |
AC660 |
AC660 |
AC690 |
AC690 |
AC690 |
AC690 |
AC690 |
AC690 |
AC690 |
|
最大持續工作電壓Uc（V） |
680 |
680 |
680 |
680 |
680 |
680 |
680 |
750 |
750 |
750 |
750 |
750 |
750 |
750 |
|
沖擊電流（10/350μs）Iimp（kA） |
50 |
37.5 |
25 |
20 |
/ |
/ |
/ |
50 |
37.5 |
25 |
20 |
/ |
/ |
/ |
|
標稱放電電流In（kA） |
200 |
150 |
100 |
80 |
60 |
40 |
20 |
200 |
150 |
100 |
80 |
60 |
40 |
20 |
|
最大放電電流Imax（kA） |
/ |
/ |
/ |
/ |
120 |
80 |
40 |
/ |
/ |
/ |
/ |
120 |
80 |
40 |
|
電壓保護水平Up（kV） |
2.5 |
2.5 |
2.5 |
2.5 |
2.2 |
2.0 |
1.8 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.2 |
2.0 |
|
連接導線標準（mm2） |
≥6 |
≥6 |
≥6 |
≥6 |
≥4 |
≥4 |
≥2.5 |
≥6 |
≥6 |
≥6 |
≥6 |
≥4 |
≥4 |
≥2.5 |
|
接地線標準（mm2） |
≥10 |
≥10 |
≥10 |
≥10 |
≥6 |
≥6 |
≥4 |
≥10 |
≥10 |
≥10 |
≥10 |
≥6 |
≥6 |
≥4 |
|
推薦串聯過流保護器 |
200A |
160A |
125A |
100A |
80A |
63A |
40A |
200A |
160A |
125A |
100A |
80A |
63A |
40A |
|
外形尺寸 |
108×66×90 |
54×66×90 |
108×66×90 |
54×66×90 |
||||||||||
|
組合方式及結構形式 |
3P/整體式 |
3P/插拔式 |
3P/整體式 |
3P/插拔式 |
||||||||||
|
接口類型 |
M6螺絲壓接 |
M5螺絲壓接 |
M6螺絲壓接 |
M5螺絲壓接 |
||||||||||
|
保護模式 |
L-PE |
|||||||||||||
|
劣化指示 |
脫離器動作后正面視窗指示紅色 |
|||||||||||||
|
響應時間t（ns） |
＜25 |
|||||||||||||
|
外殼材料 |
PBT阻燃塑料 |
|||||||||||||
|
外殼阻燃等級 |
UL94-V0 |
|||||||||||||
|
外殼防護等級 |
IP20 |
|||||||||||||
|
安裝方式 |
35mm電氣導軌 |
|||||||||||||
|
遙信告警裝置 |
常開/常閉（可選配置） |
|||||||||||||
|
工作溫度（℃） |
-40～+85 |
|||||||||||||
|
參考標準 |
IEC61643-1:2005 GB18802.1-2011 |
|||||||||||||
應用范圍
KBT-D660/690系列風力發電專用電涌保護器適合各種風力發電系統的IT電網制式的三相電源系統，防止雷擊產生的脈沖浪涌及瞬間過電壓對用電設備造成損害。
